環(huán)氧樹脂改性水性丙烯酸酯樹脂及其玻璃烤漆研究

您的當前位置：首頁 >> 新聞資訊 >> 技術知識

環(huán)氧樹脂改性水性丙烯酸酯樹脂及其玻璃烤漆研究

發(fā)布日期：2018-05-30 作者：點擊：

玻璃作為一種常見的材料應用于十分廣泛日常生活中的化妝品瓶、香水瓶、酒瓶、燈具等玻璃類產(chǎn)品，都需要保護和裝飾涂層來達到最佳效果。而今，人們也更加重視種類外觀特色，自然對玻璃涂料的各方面性能要求越來越高。

在重視環(huán)保的當今社會，水性涂料在各領域的應用受到了歡迎。作為水性涂料的一種，水可稀釋性涂料可較大幅度降低VOC含量的排放，而它的現(xiàn)狀是多數(shù)產(chǎn)品難以達到較好的理化性能，水性透明度差甚至呈乳白色，分散性不佳，成膜不致密，這也成為了目前沒有被廣泛應用的原因。另外，采用聚氨酯水分散體、水溶性聚丙烯酸樹脂及改性的丙烯酸樹脂制備單組分水性玻璃烤漆在玻璃底材上存在附著力、耐醇性、耐水性、耐磨耗性差及硬度低等缺點。

1.1試劑與儀器

丙烯酸(AA)、苯乙烯(ST)、甲基丙烯酸甲酯MMA)、丙烯酸正丁酯(BA)、甲基丙烯酸異冰片酯BOMA、甲基丙烯酸-B-羥乙酯HEMA)甲基丙烯酸縮水甘油酯(GMA)、甲基丙烯酸丁酯(BMA)，均為國產(chǎn)，工業(yè)級：過氧化二苯甲酰BPO，工業(yè)級，精制后使用；B-巰基乙醇(ME)，工業(yè)級：正丁醇、丙二醇醚均為分析純： cyme325氨基樹脂，氰特公司：三乙胺(TEA)，分析純，與水等比例配成溶液使用。

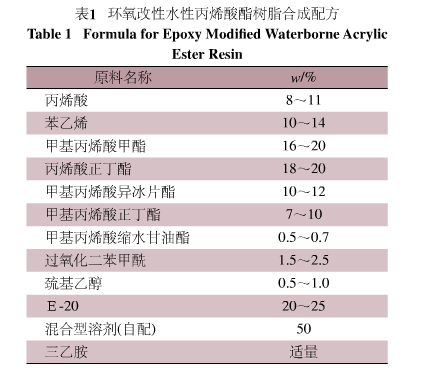

1.2合成方法

水稀釋環(huán)氧改性丙烯酸樹脂分散體的合成工藝為：在帶有冷凝管、滴液漏斗、溫控裝置和機械攪拌器的四口燒瓶中，將環(huán)氧樹脂旨溶于適量正丁醇和丙二醇醚的混合溶劑，回流升溫至145℃,15min后加入定量AA。保溫反應3h左右，直至酸值低于5 mgKOH/g，降溫至110℃。采用饑餓滴加法，均勻滴加剩余單體、引發(fā)劑及鏈轉移劑混合液,3~4h內滴加完畢，保溫1h 后補加引發(fā)劑的10%-20%，繼續(xù)保溫2h，停止反應后補加適量溶劑，降溫至60℃以下后加中和|劑，調節(jié)PH值約為7，攪拌數(shù)十分鐘，加入矢量水至理論固含量45%左右，高速攪拌后出料得到產(chǎn)品。
